DIN6319 sfärisk bricka konvex och konkav självinriktande bricka: fixering av monteringsvinkelavvikelse

Vad som orsakar vinkelavvikelse i skruvförband

Vid tung industriell tillverkning och montering av precisionsutrustning är vinkelavvikelse för bultanslutningar ett av de mest förbisedda men inflytelserika dolda problemen. Ojämna bearbetade ytor, svetsdeformation, sättning av utrustningsfundament och manuella installationsfel kommer alla att leda till icke-parallella monteringsplan. Under långvarig tung belastning och mekaniska vibrationer kommer små lutningsvinklar kontinuerligt att generera böjspänningar på bultar, vilket resulterar i gängslitage, bultutmattning, lossning och till och med plötsligt brott.

De flesta traditionella monteringslösningar förlitar sig på vanliga plana brickor eller fjäderbrickor för att underlätta fästningen. Emellertid spelar dessa konventionella fästelement endast en enkel roll som tryckspridning och anti-lossning. De har ingen vinkelkompensationsförmåga alls och kan inte eliminera excentrisk böjkraft. För högprecisionsformar, hydraulisk utrustning och tunga stålkonstruktioner, kommer att förlita sig på vanliga brickor kraftigt minska monteringsstabiliteten och förkorta utrustningens totala livslängd.DIN6319 Sfärisk bricka Konvex och konkav självinriktande brickalöser perfekt den långvariga smärtpunkten för monteringsvinkelavvikelser i branschen. Dess unika konvex-konkava parade sfäriska struktur kan aktivt anpassa sig till lutande installationsytor, omvandla oregelbunden böjspänning till enhetligt axiellt tryck och i grunden skydda säkerheten och stabiliteten hos bultanslutningar.

DIN6319 Bricka VS traditionella brickor: Jämförelse av kärnprestanda

För att hjälpa ingenjörer och inköpare att exakt välja fästelement för olika arbetsförhållanden, gör vi en djupgående prestandajämförelse mellan självjusterande sfäriska brickor och vanliga plana brickor/fjäderbrickor. De strukturella defekterna hos traditionella brickor är helt exponerade i tunga och lutande monteringsscenarier, medan de strukturella fördelarna med DIN6319-set återspeglas fullt ut.

Jämförelseobjekt	Vanlig plattbricka / fjäderbricka	DIN6319 Sfärisk bricka set
Vinkelkompensationsförmåga	Ingen, kan inte anpassa sig till lutande ytor	Stöd 3-4° vinkelavvikelsekompensation, aktiv självinställning
Bolt Stress State	Lätt att producera böjspänning och excentrisk belastning	Eliminera böjkraft, rent axiellt spänningslager
Vibrationsmotstånd	Dålig, lätt att lossa under långvariga vibrationer	Stabil passform, motstår effektivt vibrationslossning
Livslängd	Kort, lätt att orsaka bultutmattningsskador	Lång livslängd, minska frekvensen för underhåll av utrustning
Tillämpliga scenarier	Endast lämplig för platt och lätt lastmontering	Professionell för tung, ojämn och lutad montering

Det är uppenbart från jämförelsen att traditionella brickor endast kan uppfylla de mest grundläggande infästningsbehoven. När de väl står inför ojämna monteringsytor och arbetsförhållanden med tung belastning kan de inte kompensera för strukturella fel. DäremotDIN6319 Sfärisk bricka Konvex och konkav självinriktande brickaär professionellt utformad för industriell felkompensation. Den kan automatiskt justera monteringsvinkeln enligt det faktiska installationsläget, vilket säkerställer att varje bult belastas vertikalt och jämnt, vilket är en oersättlig kärnfördel vid industriell montering av hög standard.

Grundprincipen för sfäriska brickor

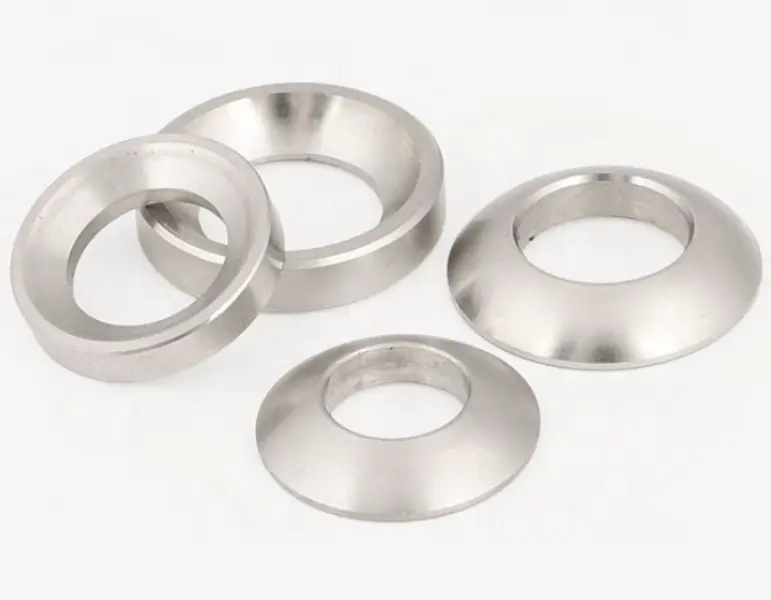

En komplettDIN6319 självinställande brickuppsättning består av matchad konvex bricka av C-typoch konkav bricka av D-typ. Efter precisionssmidning och ultrafin slipning är den sfäriska kontaktytan slät och platt, med hög passningsnoggrannhet och flexibel glidprestanda. Under installationen av utrustningen, när monteringsplanet är lutat eller förskjutet, kan de konvexa och konkava böjda ytorna glida fritt för att slutföra självkorrigering av vinkeln, helt passande bulten och den pressade arbetsstyckets yta.

Denna arbetsprincip förändrar helt tillståndet för tvångsmontering av traditionella platta packningar. Det undviker bulttorsion och böjning orsakad av påtvingad kalibrering av installationsfel, säkerställer att anslutningssystemet alltid är i optimalt spänningstillstånd och förbättrar avsevärt den totala styvheten och stabiliteten hos mekanisk utrustning.

Materialklass	Maximal kontinuerlig arbetstemp	Rekommenderad momentfaktor	Tillämpliga miljötips
C45 kolstål	220℃	0,14~0,18	Allmän industriell, form intern montering
A2 rostfritt stål	300 ℃	0,18~0,22	Fukt inomhus, vanlig anti-korrosionsscen
A4 rostfritt stål	315 ℃	0,19~0,23	Kustsaltspray, kemisk frätande miljö

Material & Ytbehandling Praktiskt värde

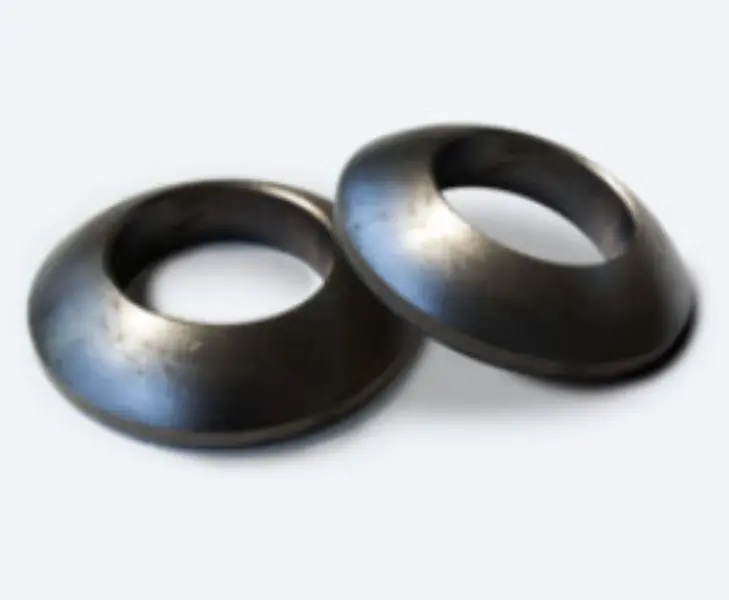

Olika material- och ytbehandlingskonfigurationer ger brickorna målinriktad miljöanpassningsförmåga.DIN6319 Sfärisk bricka Konvex och konkav självinriktande brickaantar diversifierade materialalternativ. C45 kolstålbrickor med vitblå zinkplätering har enhetlig beläggning och stabil rostskyddsprestanda, lämplig för de flesta utomhus- och allmänna industriella monteringsscenarier. Svartoxidbehandlade produkter har låg friktion och ingen reflekterande bländning, vilket är mer lämpligt för precisionsformens inre fastspänning och undviker att påverka formbearbetningsnoggrannheten. A2/A4 brickor i rostfritt stål överger ytbeläggningsskyddet, med inneboende oxidations- och korrosionsbeständighet, perfekt anpassning till hög luftfuktighet, saltstänk och hårda kemiska arbetsförhållanden.

Allt material kommer från certifierade stora stålverk, med stabila mekaniska egenskaper och pålitlig hårdhet, vilket säkerställer att brickorna inte deformeras eller går sönder under långvarigt hårt tryck. Skräddarsydda ytbehandlingar och produkter i specialstorlek stöds för att möta personliga tekniska behov.

Typiska tillämpningsscenarier

Med sin kraftfulla vinkelkorrigering och stressbalansprestanda,DIN6319 Sfärisk bricka Konvex och konkav självinriktande brickaanvänds ofta inom högprecision och tunga industriområden. I formindustrin kommer upprepad fastspänning och termisk expansion och sammandragning att orsaka formplattans deformation och planhetsavvikelse, och den självjusterande brickuppsättningen kan automatiskt kompensera för små vinkelfel för att hålla formens fastspänningskraft stabil.

I tunga maskiner är hydraulisk utrustning, stålkonstruktionsteknik och montering av generatorbas, grundsättning och utrustningsinstallationsavvikelser vanliga. DIN6319-bricksatsen kan effektivt lösa problemet med ojämn påfrestning på bultförband, förhindra utrustningsvibrationer och lös anslutning och säkerställa en långsiktig stabil drift av mekaniska system. Det är ett nödvändigt optimerat fästtillbehör för mekanisk design och utrustningsuppgradering.

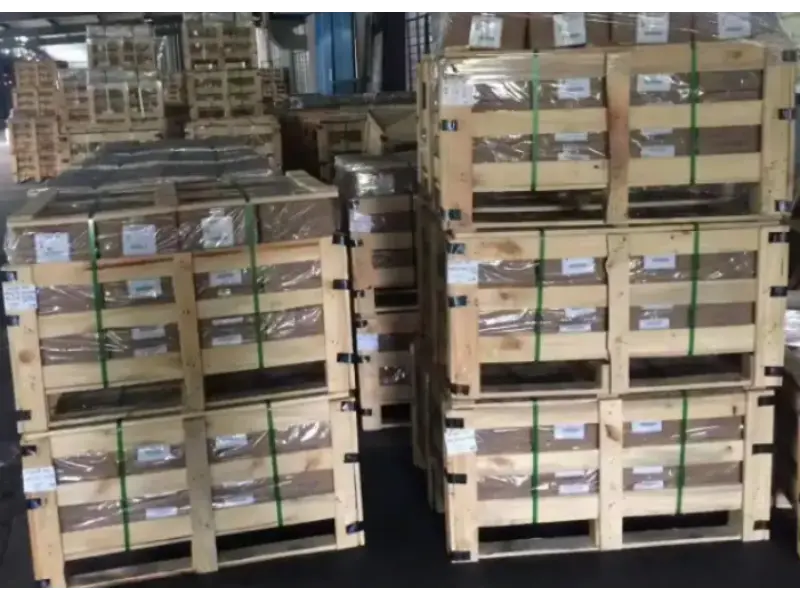

Standardiserad förpacknings- och exportfraktgaranti

Som en professionell exportorienterad tillverkare av fästelement antar Ningbo Gangtong Zheli Fasteners Co., Ltd. strikt standardiserad förpackning av exportkvalitet för alla färdiga brickor för att säkerställa produktens integritet under långdistanstransporter över gränserna. Konventionella produkter är packade med vattentäta och fuktsäkra plastpåsar, matchade med förtjockad förstärkt kartong ytterförpackning, som effektivt kan förhindra produktens ytrost, repor, kollision och deformation.

För bulkexportorder och kundorder av hög standard stöder vi skräddarsydda trälådförpackningar och pallförpackningar för att ytterligare förbättra transportsäkerheten. Alla förpackningar kan stödja anpassade kundmärkeslogotyper och exklusiva etiketter för att möta varumärkesexport och lagerhanteringsbehov. Före varje leverans kommer vårt team att genomföra en fullständig inspektion av produktens utseende, storlek och kvantitet förDIN6319 sfärisk bricka konvex och konkav självjusterande bricka,sortera och packa strikt i enlighet med internationella exportstandarder, och fullständig sammanställning av stödjande dokument, vilket säkerställer säker och barriärfri leverans av varor till globala kunder.

Varför välja Ningbo Gangtong Zheli fästen

Vi fokuserar på forskning och utveckling och produktion av högstandardiserade DIN-standardfästen, med mogen produktionsteknik och komplett kvalitetskontrollsystem. AllaDIN6319 Sfärisk bricka Konvex och konkav självinriktande brickaProdukterna tillverkas i strikt överensstämmelse med tyska industristandarder, med exakt dimensionell tolerans och utmärkt utbytbarhet.

Från inkommande råmaterialinspektion, precisionsbearbetning, ytbehandling till färdig produktförpackning och leverans, varje länk implementerar standardiserad kvalitetskontroll. Vi tillhandahåller provtesttjänster, anpassning i full storlek från M6 till M64, stabil lagerförsörjning och professionell teknisk support före och efter försäljning. Med pålitlig produktkvalitet och omtänksam exportservice har vi etablerat långsiktiga samarbetsrelationer med kunder i Europa, Amerika, Sydostasien och andra regioner, vilket har vunnit stort erkännande på den globala marknaden för industriella fästelement.

FAQ

F1: Är det nödvändigt att använda konvexa och konkava brickor som en komplett uppsättning?

A1: Ja. Endast den matchade konvexa och konkava brickgruppen av C-typ och konkav bricka av D-typ kan realisera den självjusterande funktionen för att kompensera monteringsvinkelavvikelse. En enda bricka kan inte bilda en glidande passform och kan inte uppnå vinkelkorrigeringseffekt.

F2: Vad är den största skillnaden mellan DIN6319 sfäriska brickor och vanliga brickor?

A2: Kärnskillnaden är vinkelkompensationsförmågan. Vanliga brickor kan bara sprida tryck, medan DIN6319 självinställande brickor aktivt kan korrigera installationens lutning, eliminera bultböjspänning och avsevärt förbättra säkerheten och livslängden för kraftiga anslutningar.

F3: Kan DIN6319-brickor användas i högtemperatur- och korrosiva miljöer?

A3: Ja. Vi har flera materialalternativ. A2/A4-modeller av rostfritt stål anpassar sig till korrosiva miljöer, och högkvalitativa material kan motstå kontinuerliga arbetsförhållanden vid höga temperaturer och tillgodose användningsbehoven i olika svåra scenarier.
