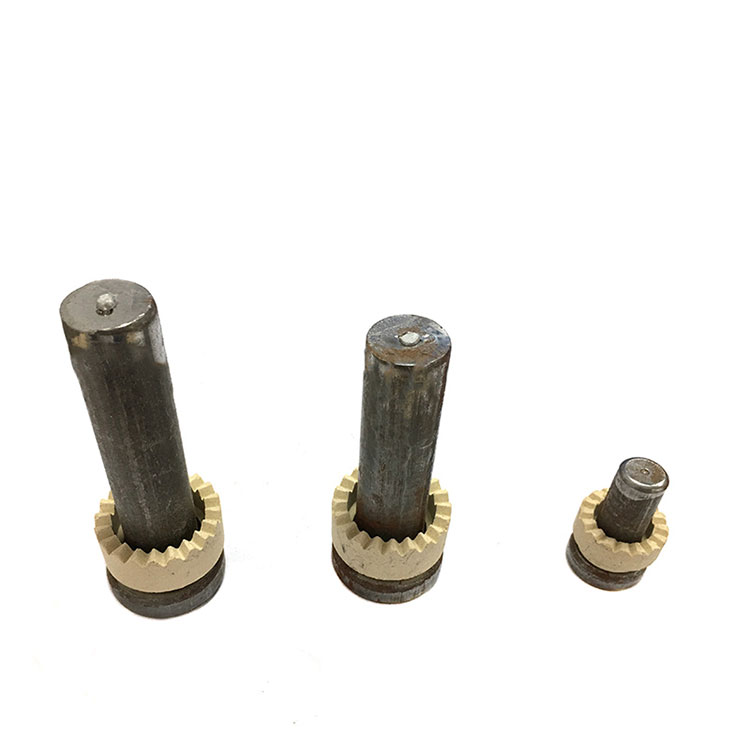

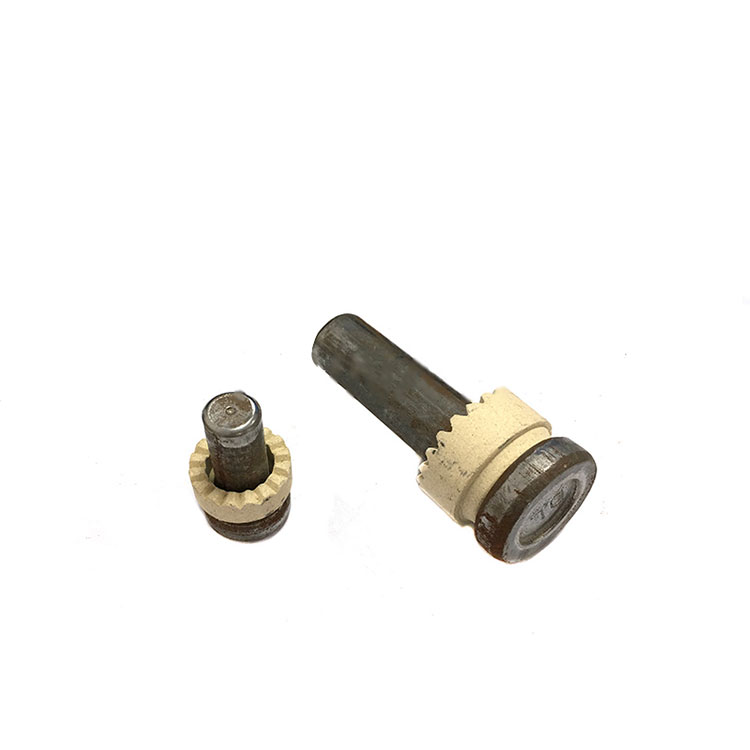

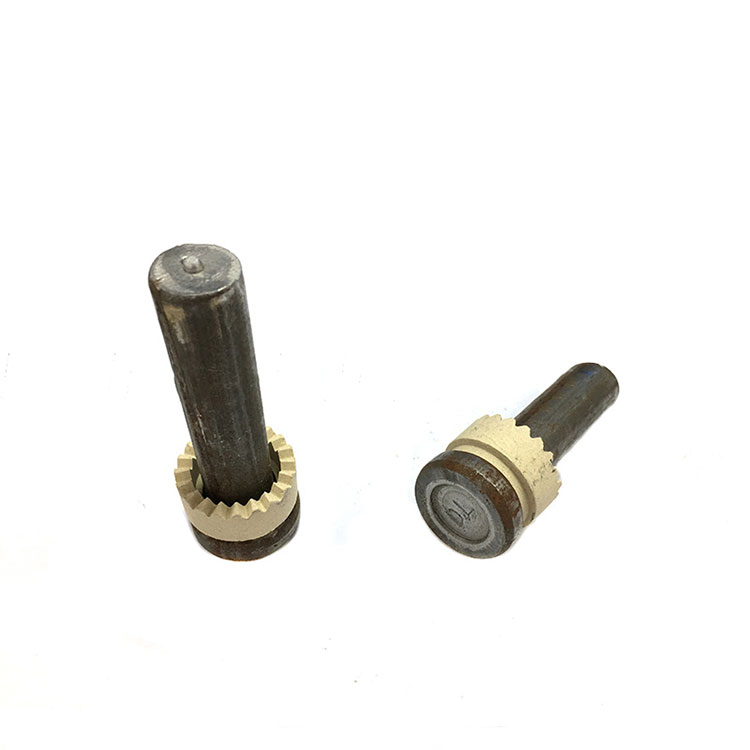

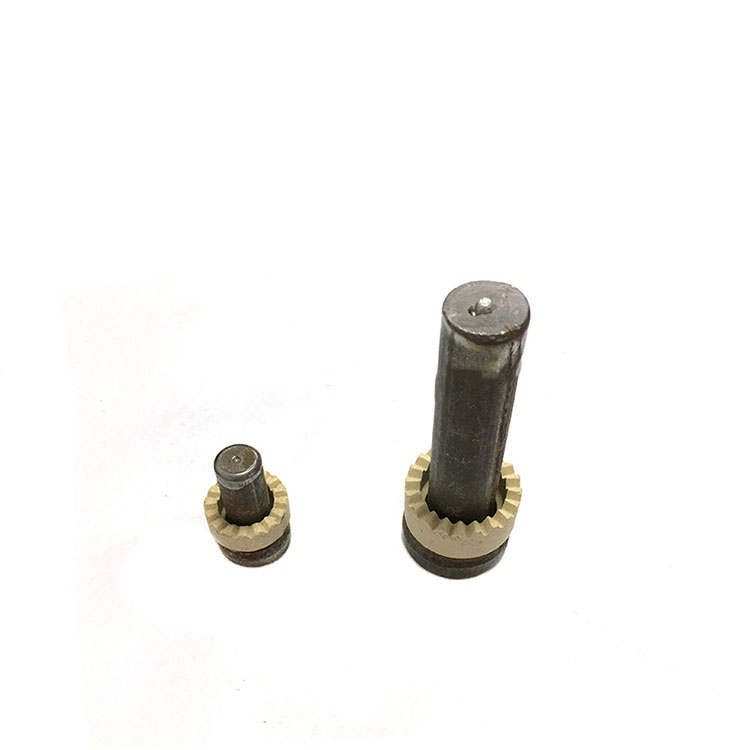

Höghållfast skjuvkoppling med keramisk hylsa

Skjuvbulten är fästelement med höghållfast styvhetsanslutning. Skjuvbultarna förkortas de cylindriska dubbarna ( Osthuvuddubbar för bågsvetsning). Specifikationerna för skjuvbultarna är nominell diameter Ф10 ~ Ф25 mm, den totala längden av svetsningen före 40 ~ 300 mm. Spiken har toppen av huvudet med glyfer för att göra tillverkarens identifieringsmärke, användningen av svetsspik är mycket bred.

Skjuvkopplingsbultar är utformade för att binda betongplattan till stålbalkarna och för att motstå skjuvbelastningar mellan betongplattan och stålbalken i kompositkonstruktion. Detta gör att vi kan lasta upp till 1000 kg/m2 istället för den vanliga lasten som är mycket mindre. Förfarandet sparar tid och därmed pengar också på grund av dess enkelhet.

Keramisk hylsa (Shear Stud Welding Ceramic Ring) är för skjuvstiftsvetsning ansökt om svetsning av ståldäck eller stålbalks keramisk hylsa stiftsvetsning. De keramiska hylsorna är gjorda av kordierit och tål värmechock såväl som höga temperaturer utan att smälta eller gå sönder.

Det är en nödvändig del för svetsning med klippstift, designad med följande funktioner:

◇De keramiska hylsorna gör att skjuvstiftens svetsanslutningspunkt metallvatten lätt kan formas, låt skjuvkopplingarna med stålbalk ansluta mer solid och tätare

◇Förhindra skador på bultsvetspistolen och svetspistolkomponenterna som bultchuckar under svetsarbetet med klippstift.

◇ För att minska bågsvetsstänk och rökskador på arbetare

keramiska hylsor tillverkas enligt ISO13918:2008 standard med hög hårdhet och hög temperaturbeständighet, kan förbättra svetsresultatet avsevärt.

CYLINDERHUVUDSVETSNING
BULTDIMENSION
d	NOMINELL	10	13	16	19	22	25
	MIN	9.64	12.57	15.57	18.48	21.48	24.48
	MAX	10	13	16	19	22	25
dk	MAX	18.35	22.42	29.42	32.5	35.5	40.5
	MIN	17.65	21.58	28.58	31.5	34.5	39.5
d1		13	17	21	23	29	31
h		2.5	3	4.5	6	6	7
k	MAX	7.45	8.45	8.45	10.45	10.45	12.55
	MIN	6.55	7.55	7.55	9.55	9.55	11.45
r	MIN	2	2	2	2	3	3
WA		4	5	5	6	6	6

Mekaniska egenskaper för skjuvstiftskontakt
